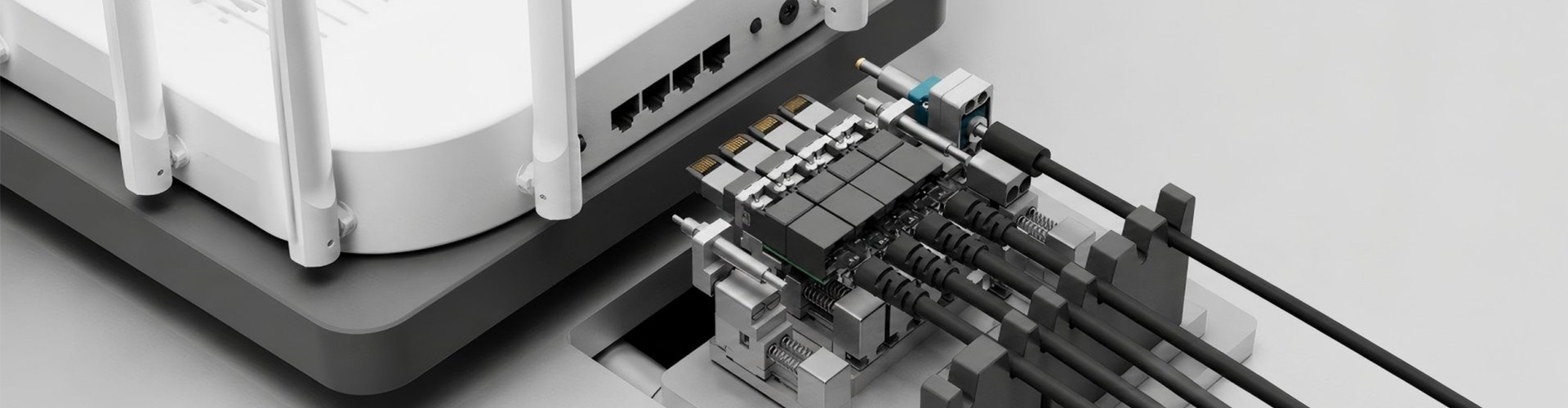

网通产品 | 路由器自动化测试连接解决方案
- Dongguan Hushan Electronics Co., Ltd.
– 1 –
从“硬碰硬”到”柔性握手”
高频插拔稳定性，要从物理接触“根治误测”。
当工装与接口的“硬碰硬”变成一次次的“柔性握手”——让每一次接触都值得信任。
PART 01/02
信号稳定导通——杜绝频繁误测
研发设计原生仿形结构测试头，精准匹配路由器的测试接口。不依赖焊线连接，测试头模组采用线束直连的导通路径更为稳定。
测试头的电信号设计遵行业规范，确保高频信号在传输路径上不会因接触阻抗跳变而失真。
现已覆盖路由器等网通产品常见接口：网口（RJ45、RJ11、RJ12）、USB-A、USB Type-C、D-SUB等。
PART 02/02
柔性物理结构——消除误差对位影响
刚性对接扛不住制造偏差，与其要求产线做到零误差，不如让连接端具备误差吸收能力.
测试头前端的大倒角设计，提供毫米级导入容差；
初始对位有偏差，也能在插接过程中被动滑入正确位置，降低对机械臂或治具精度的绝对依赖。
图：测试模组导向角
USB / Type-C / D-SUB：搭配浮动机构的测试模组，能在XY轴方向自适应补偿装配偏差.
图：常规接口-自适应浮动
网口：
普通RJ45 网线仅靠水晶头自带小弹片卡扣固定，若震动、拉扯易松脱、断连；
网口测试模组的设计，考虑将测试头前端公头做成自带浮动的设计，确保对后端线束的约束固定.
前端支持360°摆动，XY轴浮动量可达±0.5mm，从根源上避免硬性插拔造成的接口损伤或接触不良。
图：网口-自适应浮动
·缓冲机制——防止前后的过顶
测试模组的固定底座内置线性缓冲滑轨，Z轴方向留有12mm的偏移量.
插拔力度可控：即便出现大幅偏差、完全插偏的极端情况，也不会对产品接口和测试头造成冲击损伤。
▲
通过稳定导通和精准接触，即使多接口同时自动对插，也能在高频次插拔中维持稳定的直通率.
误测、插损的风险管控，只是基础；
真正能提效的地方，在于测试连接理顺作业流程.
▼
– 2 –
人机协调
人力与设备的”一致性”
低门槛的标准化作业，实现人机协同统一
不少制造企业和工厂深受多规格产品和高频换型的生产掣肘，以「易操作、低损耗、强兼容」三大优势，降低方案开发、产线运维、换型换线的操作门槛，缩短作业流程周期，切实提升响应速度。
· 标准3D，直接套用
网通产品的标准化模组成熟度高，配备全套标准化柔性模组3D库。工程师做路由器新机型测试方案时，拼一拼，方案即刻落地，缩短筹备周期。
· 治具兼容，无需定制
标准化快拆模块让同一产线可兼容多款机型，治具复用率提升，定制和维护成本同步下降。
▲
从工装单独定制到全域标准适配
从专人调试到人人可控
从单线滞缓到混线兼容并行
以往多机型切换带来的长时间停机、专业人力持续投入、治具定制与维护支出等问题得以落实。
