服务器 | 自动化测试连接解决方案
测试连接这一环卡壳，哪怕手握先进制造设备、完整供应链、充足生产空间，因前端制造全速运转，后端设备却停在等待连接，产能就永远没法彻底释放。通过虎连测试模组在服务器电子自动化测试复杂、多变真实环境中的表现，验证柔性测试连接方案应用的鲁棒性。
1/3
稳定传输 x 自动化
01
公转母连接结构——物理结构与电信号传导的精准匹配
图：服务器产品高密接口*自动化整体接插
高端仿原形连接器，去除前端卡扣，精准适配，便于自动拔插；
后端原装母座输出，兼顾高精度机械导向与极致稳定的电气接触能力，从物理层面筑牢高速信号传输根基。

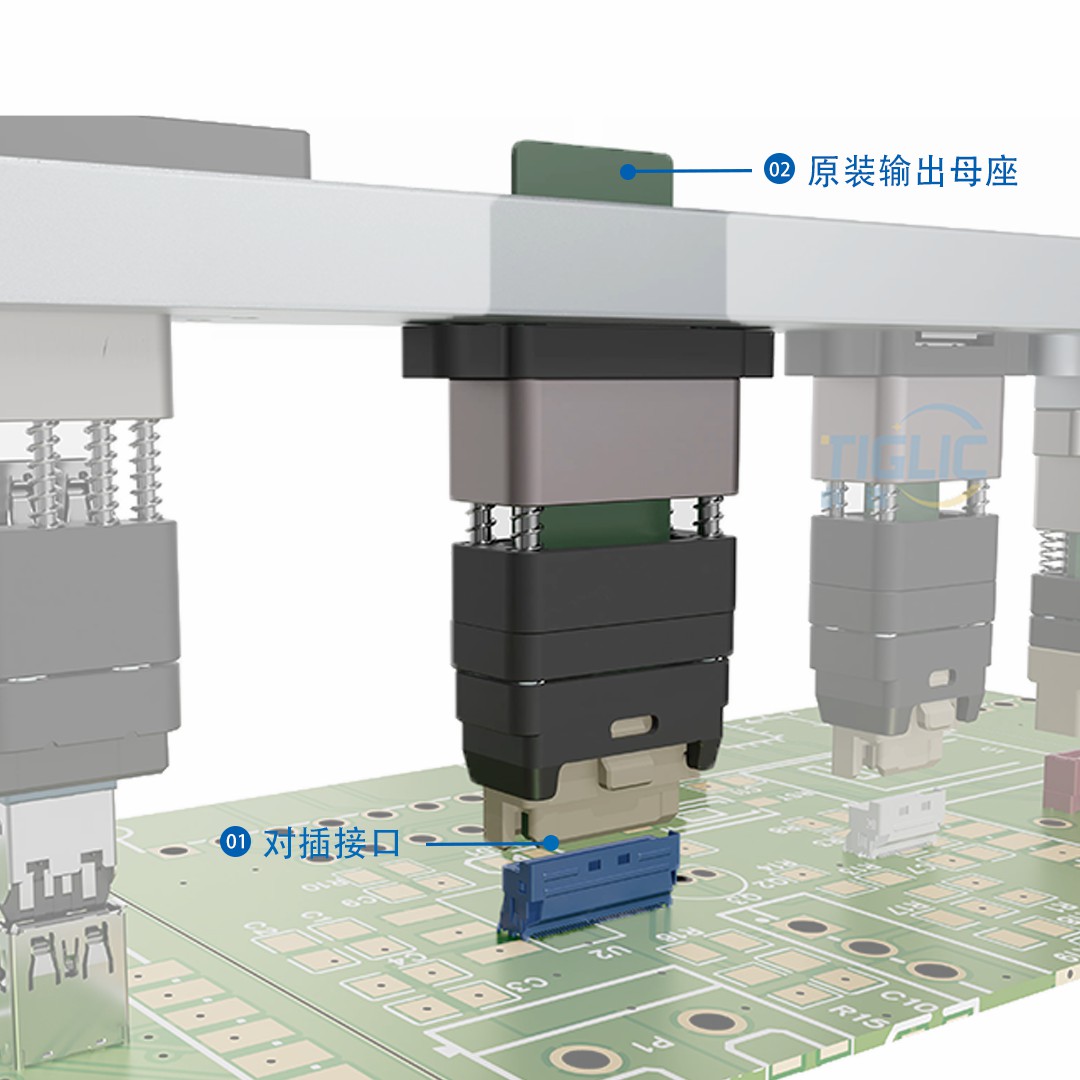

图：立插测试模组*结构详解

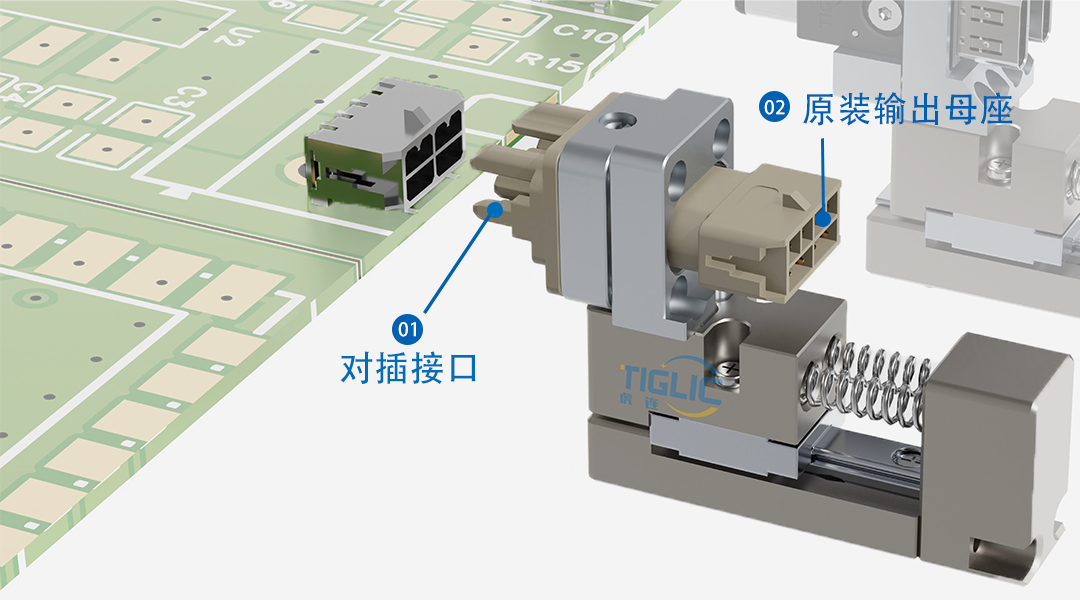

图：侧插测试模组*结构详解
02
·高寿命——核心接触材质优化，提升高频插拔的稳定性
量产高频插拔工况下，传统线束、普通金手指结构极易出现材料疲劳、表层镀层磨损；这也是大批量生产中误判的核心诱因。
高速信号接口，对插端采用高寿命连接器代替金手指卡；

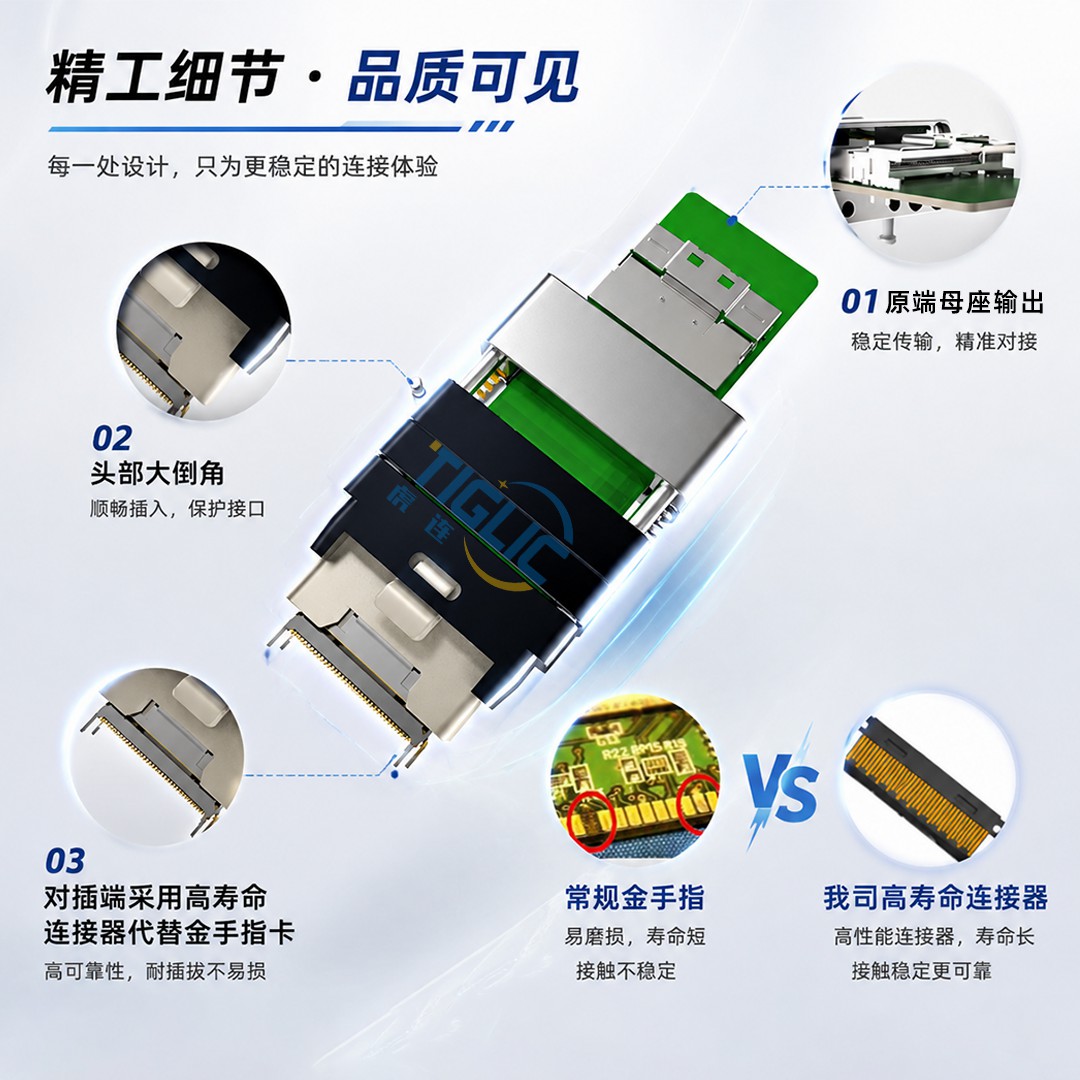

图：高速信号接口*测试模组

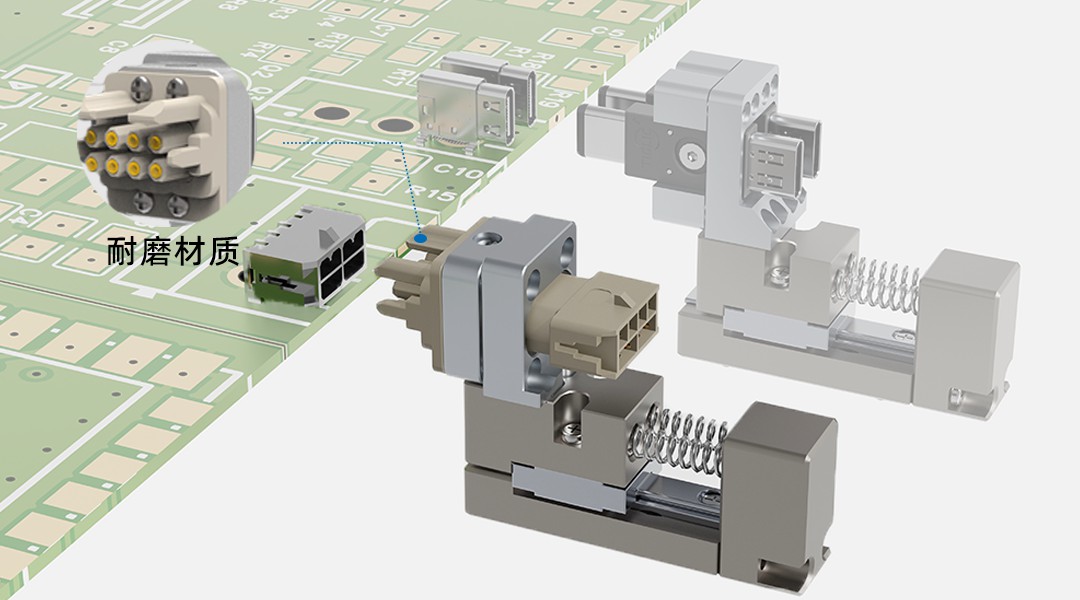

侧面I/O 接口、电源、排针等通用连接器接口，对插端口采用高耐磨材质。
图：电源 排针 射频 I/O接口*测试模组
确保高频插拔的电性参数高度一致。
从物理结构、电信号设计、材质方面，解决传统方案越用越不稳、越测越不准的行业通病，让高速信号测试的准确性、一致性真正适配自动化量产节拍。
2/3
精准可靠 x 安全插拔
机械“蛮力”，没有柔性感知，自动化接插的安全性与可靠性，是横亘在全链路自动化面前的第二道难关。
通过三层柔性设计，让自动化测试连接具备感知异常阻力、自适应调整角度、快速适应变化的能力；复刻人工插拔的柔性判断优势，同时保留自动化的精度与一致性，从根源杜绝 “伤机、伤线、误测” 的风险。
·倒角 + 浮动 + 缓冲
倒角：提供导向
浮动：接插瞬间感知异常阻力，自适应调整角度
缓冲：精准把控插拔力度，当插拔到位或异常插偏，缓冲阻挡设备继续推进，吸收Z轴误差
图：立插测试模组*柔性结构示意
图：立插测试模组*柔性连接效果
图：侧插测试模组*柔性结构示意
图：侧插测试模组*柔性连接效果
▲
一步一步拆解下来，一个看似无法解决的问题，有条不紊地被攻克。
而对于产品型号多、生命周期短、服务器SKU复杂的厂家，除了安全考量，他们同时关注以适应多品种换线、最大化设备利用率和折旧成本考量。
最大的挑战是如何在高复杂度、多品种生产环境下实现自动化投入的经济性。
▼
3/3
标准快换 X 全面提效
标准化与模块化计，把开发、换线、维护的时间成本打下来，适配多品种生产的快节奏。
01
·适应迭代节奏布局常规接口的标准化测试模组，提供3D库，工程师在项目设计阶段即可直接选型调用，不用从零开发，大幅缩短项目落地周期。
覆盖常规标准射频类、I/O 接口USB；D-SUB；Audio；RJ45··· 电源、排针等通用电连接器接口；
铺开高速接口，提供定制化服务
SlimSAS 、MCIO、GENZ、PCIE、DDR5、SATA、USB···

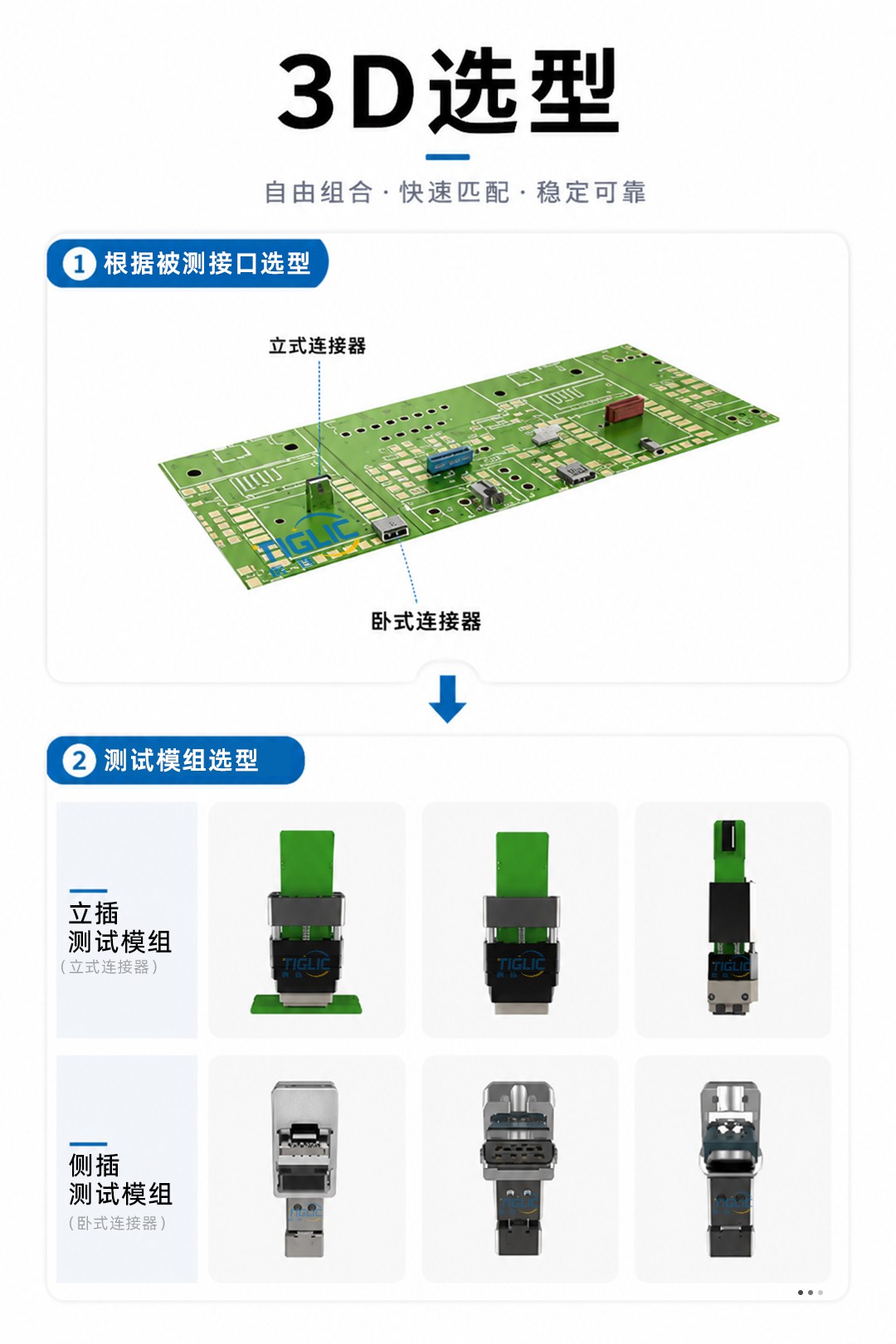

图：服务器产品接口*提供3D选型
02

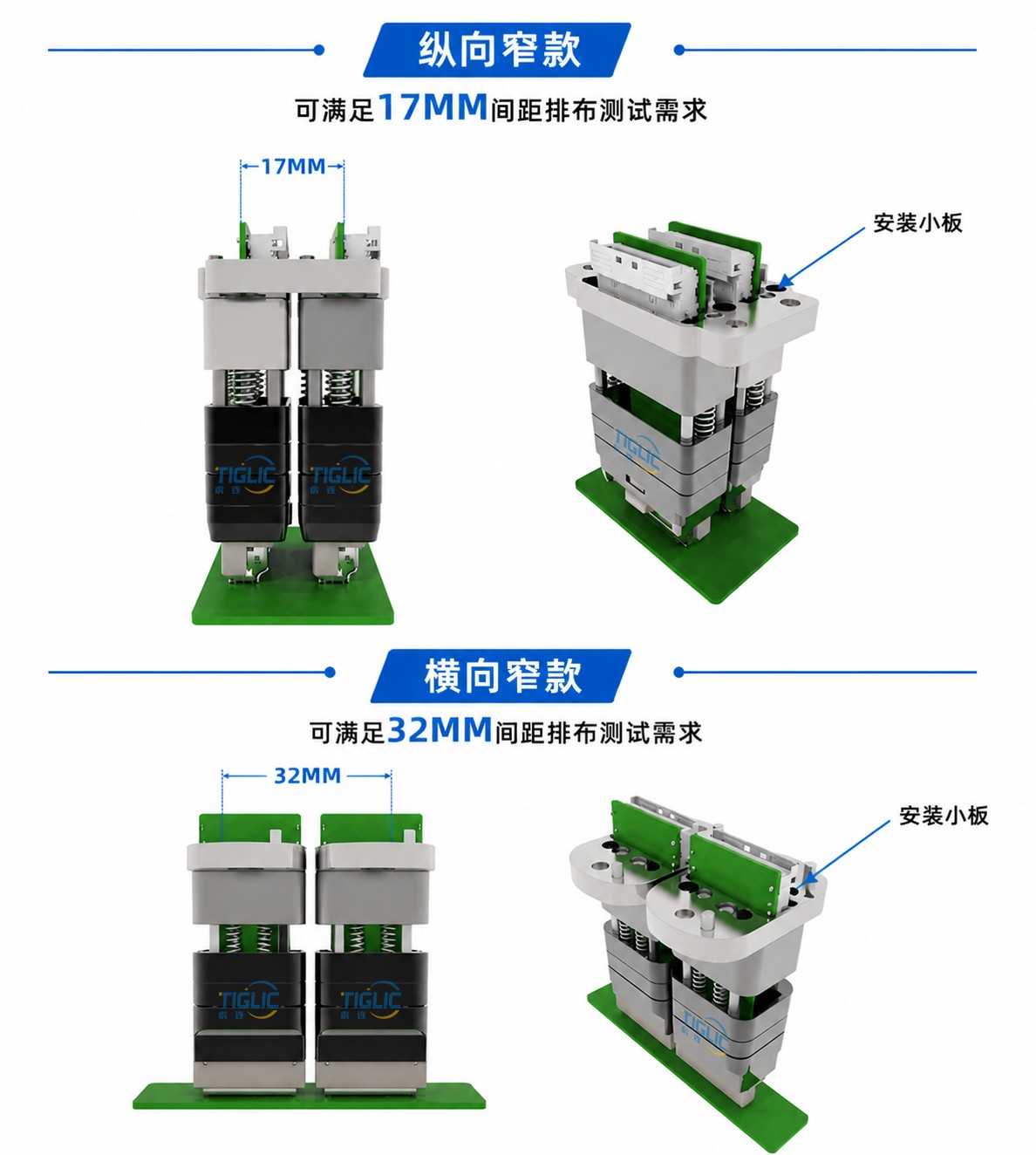

图：服务器模组*适配宅间距接口
耗材更换无需拆解整套结构，直上直下插拔，五工具完成快换，大幅缩短维护时长。
图：立插模组*损耗品快换

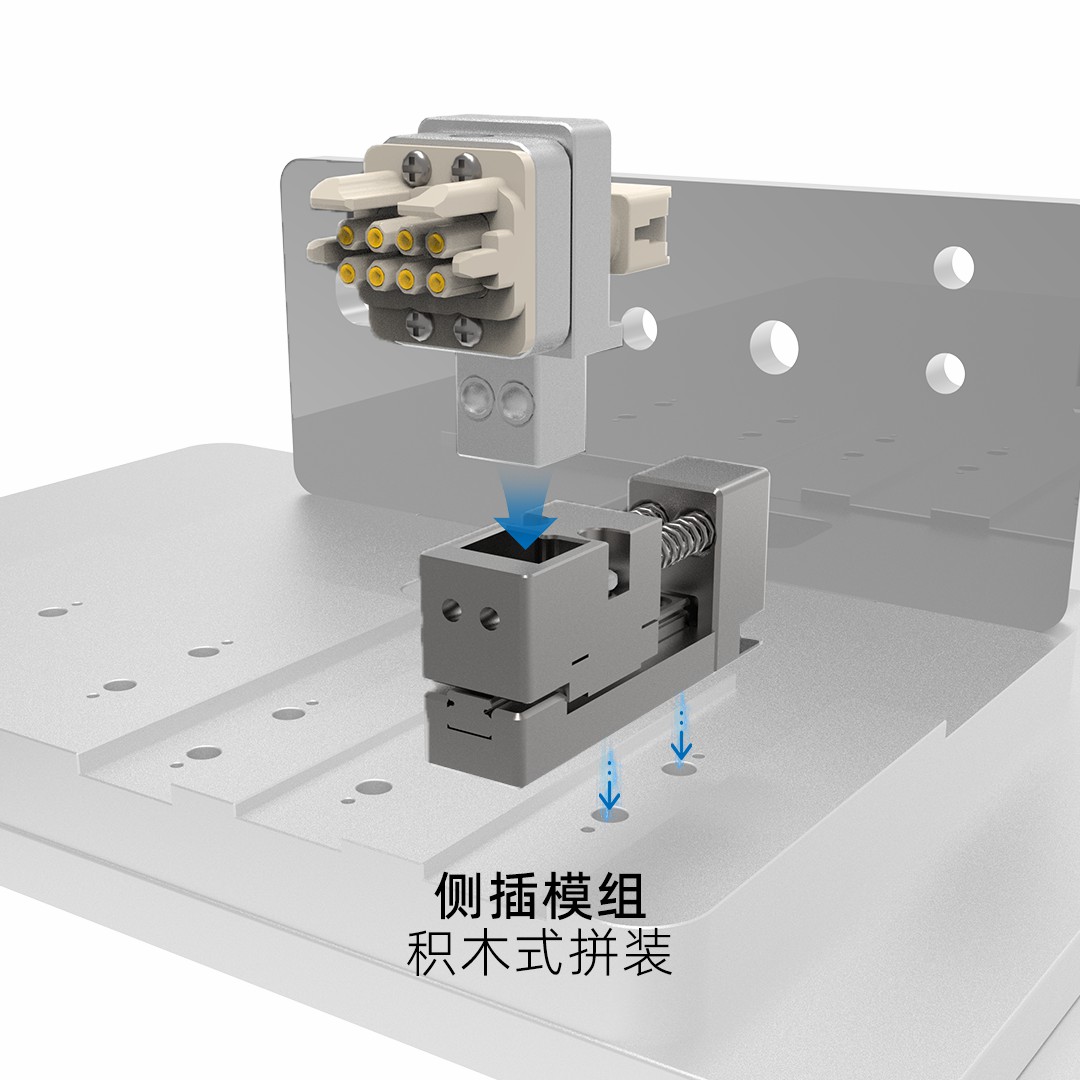

图：侧插模组*积木式拼装
图：侧插模组*损耗品快换
03
·适应生产模式
测试连接的自动化升级，本质上不是简单的“消灭人工动作”，而是将人工的柔性触手与机械的效率完美结合。
柔性、高寿命、快换的自动化接插设计，大幅降低了单次时间，减少线束损耗与治具维护成本，优化产线异常排查所需的高级工程人员投入。
不是简单的替代“人工插拔的动作”，而是用用精确、受控、一致的自动化，有效管控测试连接环节的异常和波动，从而保证高速信号测试的准确性和整个生产系统的高效性。
