PART . 1/3 全流程提效

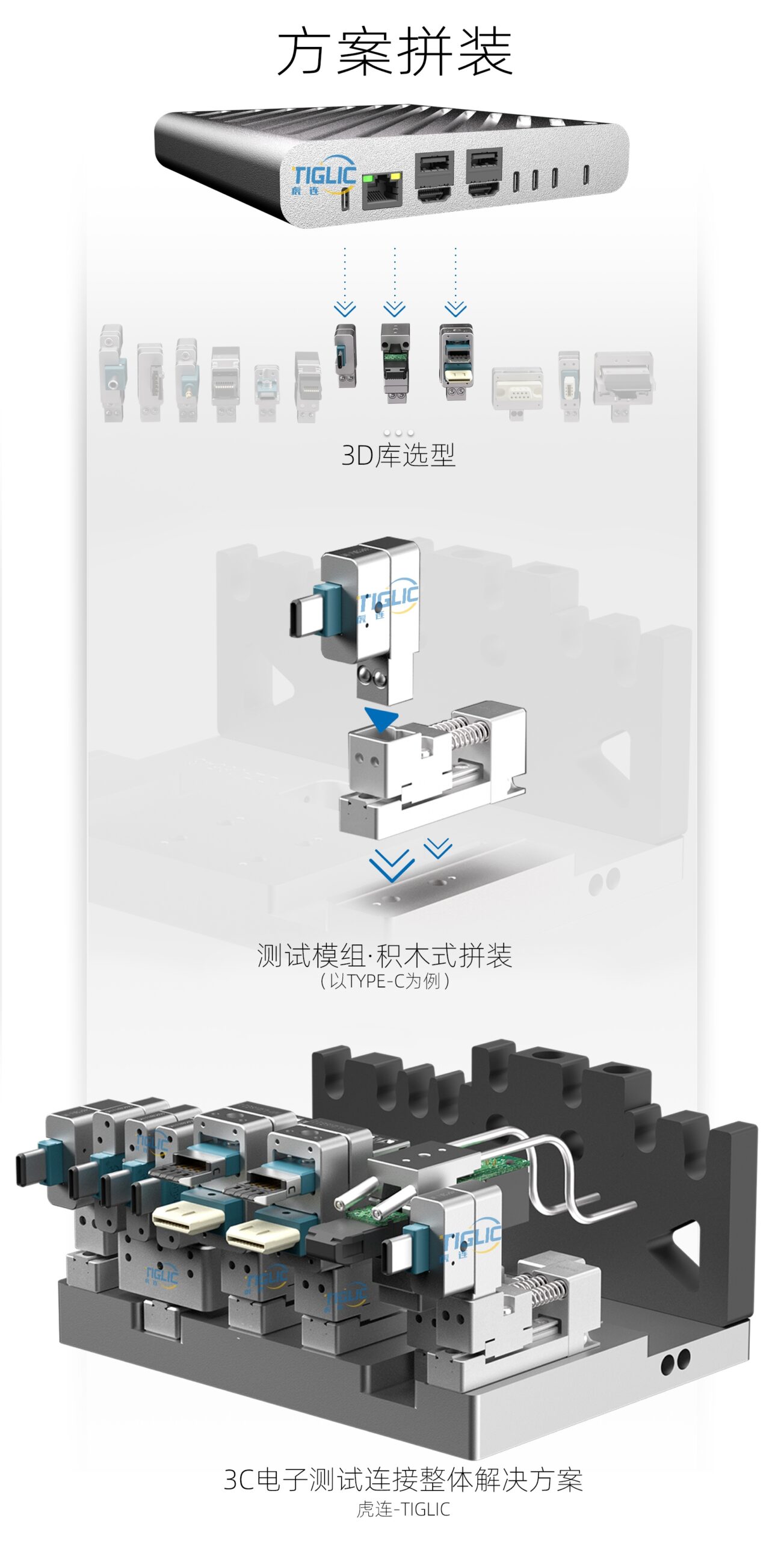

积木式拼装，快速出方案

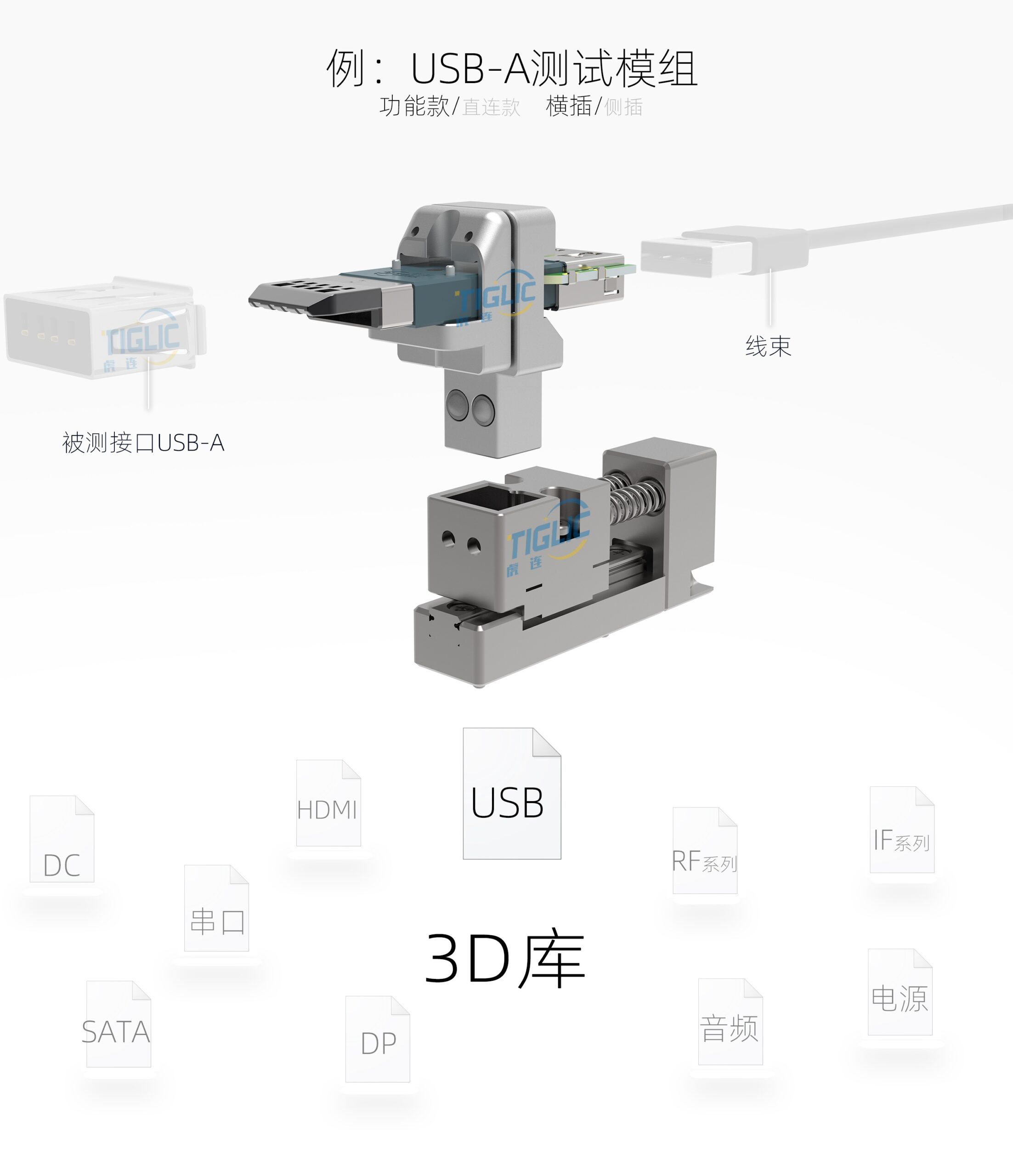

标准化的模组，搭载3D模型库，覆盖USB、Type-C、HDMI、RJ45、音频等主流接口。

工程师在方案阶段，可根据3C电子产品的接口选择相应型号的模组，直接调用 3D 模型库，将一个个标准的小模组，快速拼装成测试连接整体解决方案。

简易维护，方便快捷

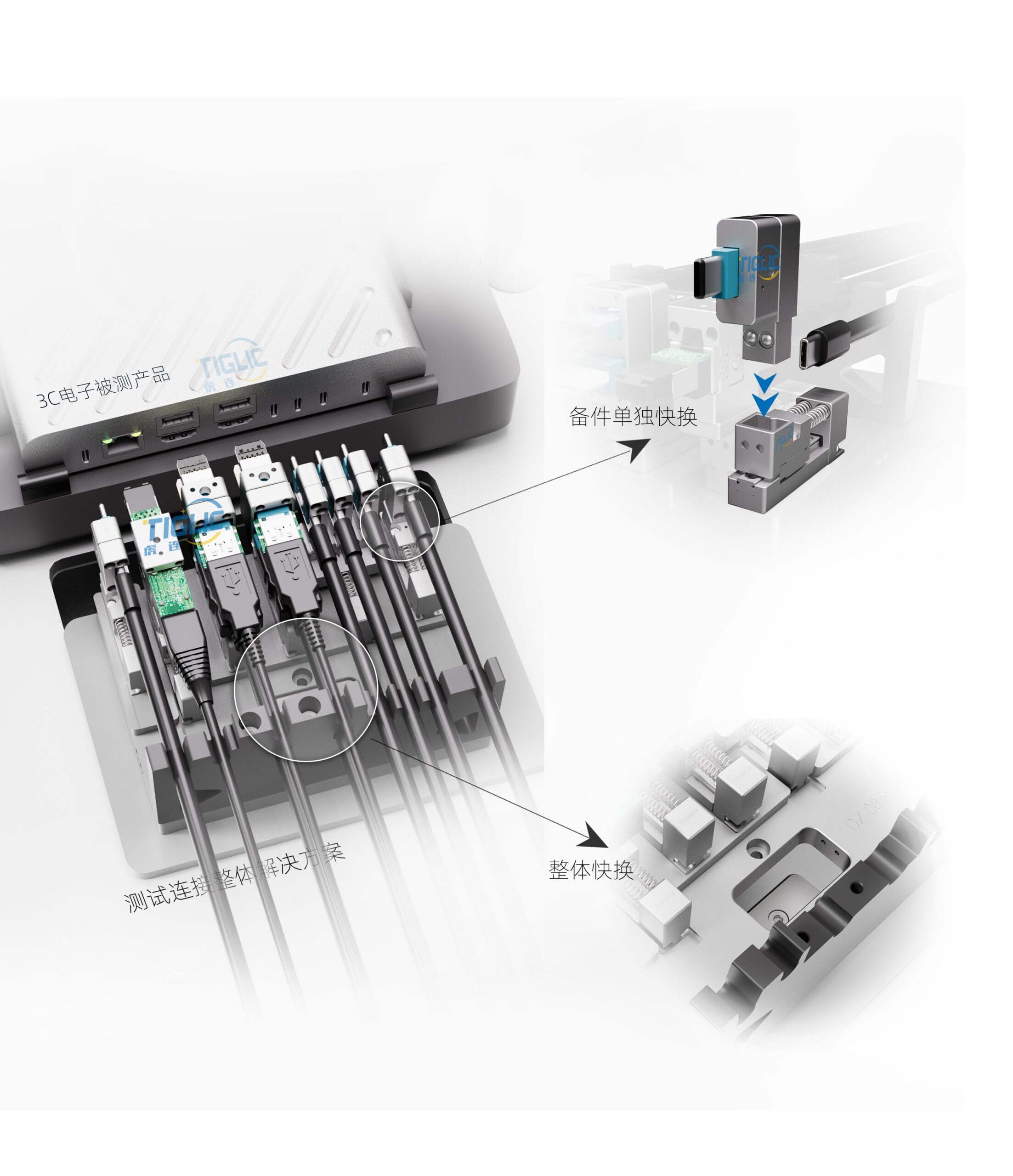

· 产品换线，整体模组直接拆装替换，无需工程师调试，产线操作员独立完成。换线时长从原来的小时级压至分钟级。

· 同一套模组可兼容多款机型混线测试，治具不随产品型号重新定制，降低采购与仓储成本，长期支撑快速迭代的产能节奏。

· 单个测试模组作为备件，支持线上无工具快速更换，设备不停机；测试头作为其中的损耗品，支持单独更换。



PART . 2/3 稳定导通

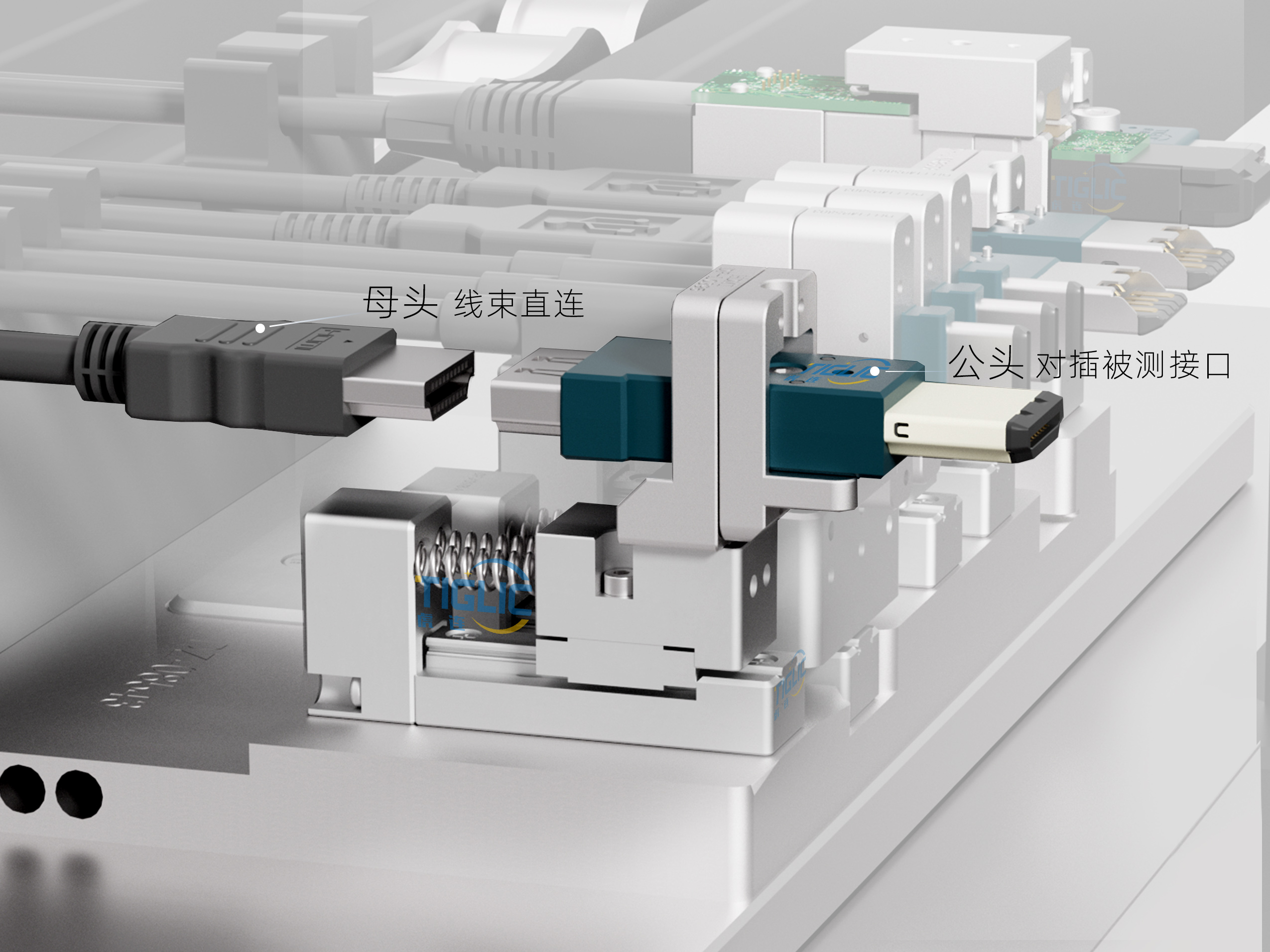

公转母直连，性能优越

标准测试模组采用仿形公转母结构设计，按照被测产品接口定制，端子之间贴合面导通，接触电阻从物理层面降至最低，信号通路干净。

在电气性能上，内部信号路径按照行业协议标准设计，有效抑制信号衰减、反射与误码干扰，保障阻抗连续可控。

PART . 3/3 安全防护

满足3C 产品多个端口同时对插的物理连接精度要求，测试模组内置三重柔性结构，逐层吸收对位误差。

测试头前端设计倒角，对接瞬间自动导正姿态。

浮动机构，插拔过程中在XY轴方向自适应偏移，消化产品与治具之间的定位误差。

底部 Z 轴弹性缓冲结构精准控制插拔行程，既保障接口插接到位，又防止过压顶伤。

三重结构纠正方向、消化偏差、控制插拔力度；保障精准连接，同时防止损坏产品接口。



核心设计已获多项国家实用新型专利，批量应用于 3C 头部品牌量产产线。

输入产品接口图片与测试要求，为您匹配3D 模型与资料。
